ホーケン・キャップ
規格
| 呼称 | HK-75 | HK-100 | HK-125 | HK-150 | HK-200 | HK-250 | HK-300 | HK-350 | HK-400 | 注文 |
|---|---|---|---|---|---|---|---|---|---|---|
| 差込かぶり（mm） | 55×35 | 55×35 | 55×35 | 55×35 | 55×35 | 55×35 | 55×35 | 55×35 | 55×35 | フリー |
| 蓋厚（mm） | 3(±0.5) | 3(±0.5) | 3(±0.5) | 3(±0.5) | 3(±0.5) | 3(±0.5) | 3(±0.5) | 3(±0.5) | 3(±0.5) | フリー |
| ストップバンド（mm） | 220 | 300 | 375 | 455 | 610 | 770 | 930 | 1,085 | 1,240 | フリー |
| 重量（g） | 200 | 300 | 400 | 500 | 750 | 950 | 1,150 | 1,350 | 1,550 | フリー |

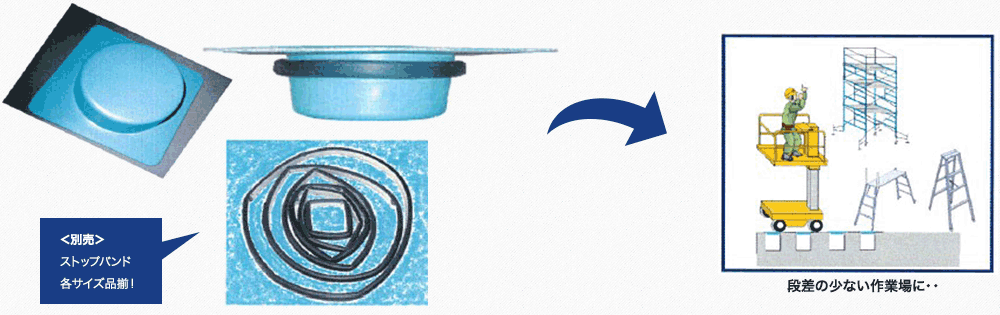

ホーケンキャップの特徴は？？

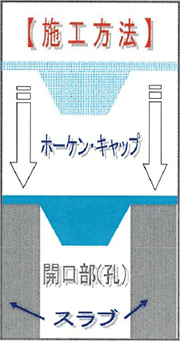

- 1. 開口部に差し込むだけ
- 2. 止水効果が同時にできる
- 3. 作業の手間要らず
だ・か・ら 巨匠！
- 安全
- 安心
- 低コスト
- 軽量
- 頑丈
- 防水・止水効果
- 防錆
- 簡単
- リサイクルOK
（財）建材試験センター品質性能（圧縮）試験データ
| 種類Φ | 75 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 最大荷重Kn（平均値） | 16.1 | 11.1 | 17.3 | 16.3 | 11.2 | 19.7 | 27.3 | 22.0 | 33.6 |
-
試験方法
-
圧縮試験状況
-

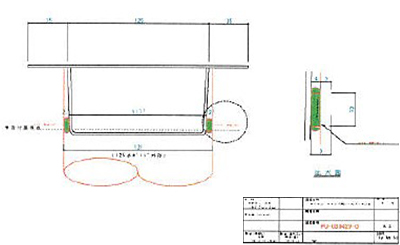

断面図
現在使用されている養生蓋の比較
| コンパネ（合板） |
鋼板製 亜鉛鉄板製 |
ホーケンキャップ （FRP製） |
|
| 仕様 | 木製 | JIS G3302 | ガラス繊維入 |
| 手配 |
材料は注文手配 ・現場加工（加工容易） |
注文手配 ・現場加工が難しい |
注文手配 ・現場加工可能（加工容易） |
| 取付 | 容易 ・置くだけ ・外れやすい |
難しい ・タップビス等で固定 ・ズレ止め金具が別途必要 |
容易 ・置くだけ ・外れにくい |
|
仮設 「止水」 |
難しい ・作業工程が多い ・外す時に変形する |
難しい ・錆の発生 ・作業工程が多い ・外す時に変形しやすい |
容易 ・ストップバンドを装着のみ ・接地面にシーリングのみ ・外す時に変形しにくい |
| 小運搬 |
軽量 ・壊れやすい |
重量 ・形状によっては軽い |
軽量 ・一目で分別できる ・かさばりやすい |
| 強度 |
強度小 ・外れ易い ・高所作業車の荷重で壊れる |
強度小～大 ・厚さが必要 ・形状によっては高所作業車の荷重に耐える |
強度中 ・断面形状の工夫による ・高所作業車の荷重に耐える ・外れにくい |
|
入隅等 狭小部での設置 |
加工が容易 ・外れやすい |
難しい ・ズレ止め等の工夫が必要 |
加工が容易 ・外れにくい |
| 同一現場内での 転用・盛替 |
難しい | 難しい | 容易 |
| 安全面 |
開口部表示が必要 ・壊れやすい ・高所作業車走行不可 |
開口部表示が必要 ・高所作業車走行不可 |
開口部養生が一目でわかる ・段差が少ない ・高所作業車走行可能 |
| 撤去後 |
変形しやすい ・スラブ面の補修が発生 ・廃棄処理（リサイクル可） |
錆等による汚れと変形 ・スラブ面の補修が必要 ・廃棄処理（リサイクル可） |
容易に外れて変形しない ・スラブ面の補修が不要 ・他現場へ転用できる |
| 他現場への転用 |
難しい ・変形しやすい ・水、熱に弱い |
難しい ・錆発生 ・変形しやすい |
可能 ・何度でもリサイクル可 |
養生蓋の特色
1.現在使用されている養生蓋の特色| 品名 | コンパネ（合板） | 亜鉛鉄板製 | 鋼板製 | ホーケンキャップ（FRP製） |
|---|---|---|---|---|
| 利点 |
軽量 取付容易 加工容易 |
軽量 耐水性 耐熱性 リサイクル可 |
強度大 耐水性 耐熱性 リサイクル可 |
軽量 取付容易 外れにくい 加工容易 段差が少ない 高所作業車走行可能 転用可能 耐水・止水性 耐蝕性 |
| 欠点 |
変形しやすい 水、熱に弱い 高所作業車走行不可 残材処分が多量 |
錆発生 変化しやすい 変更対応不可 ズレ止金具必要 |
錆発生 重量大 変更対応不可 ズレ止金具必要 |
注文手配 |
2.ホーケンキャップ（FRP製養生蓋）での改善対策
| 1 環境問題 |
1. レンタルにて残材処分はなし 2. 補修および接着でリサイクルが可能 |
| 2 安全性 |
1. 工具不要 2. 薄いので段差ができない 3. 一目瞭然、開口表示が要らない |
| 3 作業性 |
1. 軽いので、移動・固定・運搬が容易 2. 変更対応の現場加工が可能 3. 接着および補修が可能 4. 開口部に入れるだけで簡単に取付 5. 撤去も容易でスラブ面が汚れない 6. 蓋上の作業、高所作業車で走行も可能 |
| 4 軽量 | 1. 鋼板製の1/5 |
| 5 強度 |
1. 鋼板製の1/3から同等 2. 1tまでの耐荷重 |
| 6 防水・耐水性 |
1. 吸水率は塩化ビニール管の1/4 2. ストップバンドで止水性アップ |
| 7 防錆 | 1. 耐蝕性なので強度がさがらない |
| 8 耐熱・耐候性 | 1. 状態変化なし |

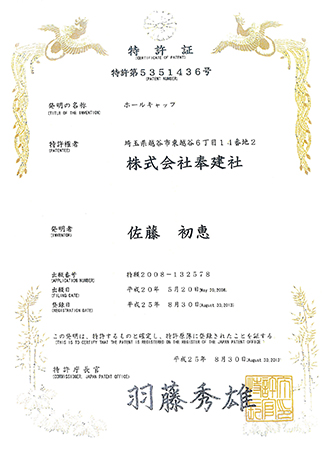

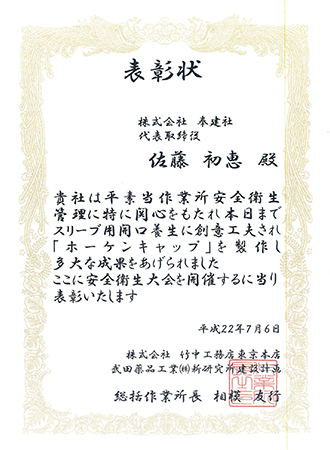

特許証・表彰状
